HF-leitungsgebundenes Immunitätstestsystem

Produkt Nr.: RFCI61000-6

Lassen Sie eine Nachricht

=
  • Beschreibung
  • Video
  • Herunterladen
  • RFCI61000-6 Das leitungsgebundene Immunitätstestsystem umfasst eine integrierte Signalquelle, ein Leistungsverstärker- und Leistungsmessermodul, eine Vielzahl von kopplungsentkoppelten Netzwerken (CDN), eine elektromagnetische Klemme und eine Strominjektionsklemme, die von externen Dämpfungsgliedern entwickelt wurden LISUN. Es wird häufig in den Bereichen Medizin, Energie, Industriesteuerung, neue Energieladesäulen, Kommunikationssäulen usw. für die Industrie eingesetzt.

    Standard:
    IEC61000-4-6/EN61000-4-6 (GB/T17626.6) „Elektromagnetische Verträglichkeit (EMV) – Teil 4-6: Prüf- und Messtechniken – Immunität gegen leitungsgebundene Störungen, die durch Hochfrequenzfelder induziert werden“
    ISO11452-4 „Straßenfahrzeuge – Komponentenprüfverfahren für elektrische Störungen durch schmalbandig abgestrahlte elektromagnetische Energie – Teil 4: Kabelbaum-Anregungsverfahren“

    Host-Konfiguration

    Ausgangsspannung

    LISUN Modell:RFCI61000-6-35W(Ausgangsleistung: 35 W)

    1 ~ 17 Vrms (CDN-Methode)

    1 ~ 11 Vrms (Elektromagnetische Klemmmethode)

    LISUN Modell:RFCI61000-6-85W(Ausgangsleistung: 85 W)

    1 ~ 30 Vrms (CDN-Methode)

    1 ~ 18 Vrms (Elektromagnetische Klemmmethode)

    1 ~ 10 Vrms (Clamp-Methode mit Strominjektion)

    Ausgangsimpedanz

    50Ω

    Spannungswohnrate

    ≤ 1.2

    Ausgangsfrequenz

    150 kHz ~ 230 MHz

    Harmonisch

    < 15dBc

    Signalquelle (eingebaut)

    Frequenz

    9k ~ 1GHz

    Ausgangspegel

    -60 ~ 10 dBm

    Nicht-Zeilensignal

    Kontinuierliche Welle

    Modulation

    A Amplitudenmodulation Modulationsfrequenz: 1 Hz ~ 10 kHz Modulationstiefe: 1 ~ 99 %

    Pulsmodulation und Modulationsfrequenz: 1 Hz ~ 1 kHz Lichtverhältnis: 1 bis 100 %

    Leistungsverstärker (eingebaut)

    Ausgangsfrequenz

    150 kHz ~ 230 MHz

    Max. Ausgangsleistung

    LISUN Modell RFCI61000-6-35W:+44dBm/35W

    LISUN Modell RFCI61000-6-85W:+49dBm/85W

    Harmonisch

    < 15dBc

    Leistungsmesser (eingebaut)

    Eingangsfrequenz

    9 kHz ~ 3 GHz

    Input Power

    -40dBm ~ +30dBm

    Dämpfungsglied (eingebaut)

    Frequenzbereich:

    DC ~ 1GHz

    max. Ausgangsleistung:

    100W

    Dämpfungswert:

    6dB

    Bedienung (siehe GB/T17626.6 or IEC61000-4-6: 2014 Bedingungen von Artikel 7.4.2 Abbildung 20 zur Auswahl der Injektionsmethode: CDN-Methode, elektromagnetische Klemme und Strominjektions-Klemmmethode)):
    1. Der Gastgeber RFCI61000-6-35W/RFCI61000-6-85W kann die Stromkabel oder Kommunikationsleitungen mit dem CDN Coupling Decoupling Network (optional) der folgenden Modelle testen LISUN:

    CDN für HF-geleiteten Immunitätstest

    Abbildung 20 – Regeln für die Auswahl der Injektionsmethode

    Kopplungs- und Entkopplungsnetzwerktyp

    LISUN Modell

    Ports testen

    Spannung / Strom

    Stromkabel

    CDN-M1-16

    Einphasiges Netzkabel

    220V / 16A

    CDN-M1-32

    Einphasiges Netzkabel

    220V / 32A

    CDN-M2-16

    Einphasiges zweiadriges Stromkabel

    220V / 16A

    CDN-M2-32

    Einphasiges zweiadriges Stromkabel

    220V / 32A

    CDN-M3-16

    Einphasiges dreiadriges Stromkabel

    220V / 16A

    CDN-M3-32

    Einphasiges dreiadriges Stromkabel

    220V / 32A

    CDN-M3-32-3

    Dreiphasiges und dreiadriges Stromkabel (3L)

    380V / 32A

    CDN-M4-32

    Dreiphasiges und vieradriges Stromkabel (3L/1N)

    380V / 32A

    CDN-M4-32-PE

    Dreiphasiges und vieradriges Stromkabel (3L/1PE)

    380V / 32A

    CDN-M5-32

    Dreiphasiges und fünfadriges Stromkabel (3L/1N/1PE)

    380V / 32A

    Nicht abschirmende symmetrische Leitungen

    CDN-T2

    2 Linie

    100V / 5A

    CDN-T4

    4 Linie

    100V / 5A

    CDN-T8

    8 Linie

    100V / 5A

    Nicht abschirmende, unsymmetrische Leitungen

    CDN-AF2

    2 Linie

    100V / 5A

    CDN-AF4

    4 Linie

    100V / 5A

    CDN-AF8

    8 Linie

    100V / 5A

    Schildlinien

    CDN-S8

    2 Zeilen, 4 Zeilen, 8 Zeilen

    100V / 5A

    HF-Leitung antipitrimale Kopplung verschlechterte Netzwerkkalibrierungshalterung

    CDN-CS100

    Kopplungs- und Entkopplungsnetzwerkkalibrierhalterung, die einen 150-Ω-50-Ω-Adapterwiderstand enthält. Wenn Sie mit einem oder mehreren CDN-Sätzen ausgestattet sind, müssen Sie mit mindestens einem Kalibrierungshalterungssatz ausgestattet sein (verschiedene CDNs können damit ausgestattet werden).

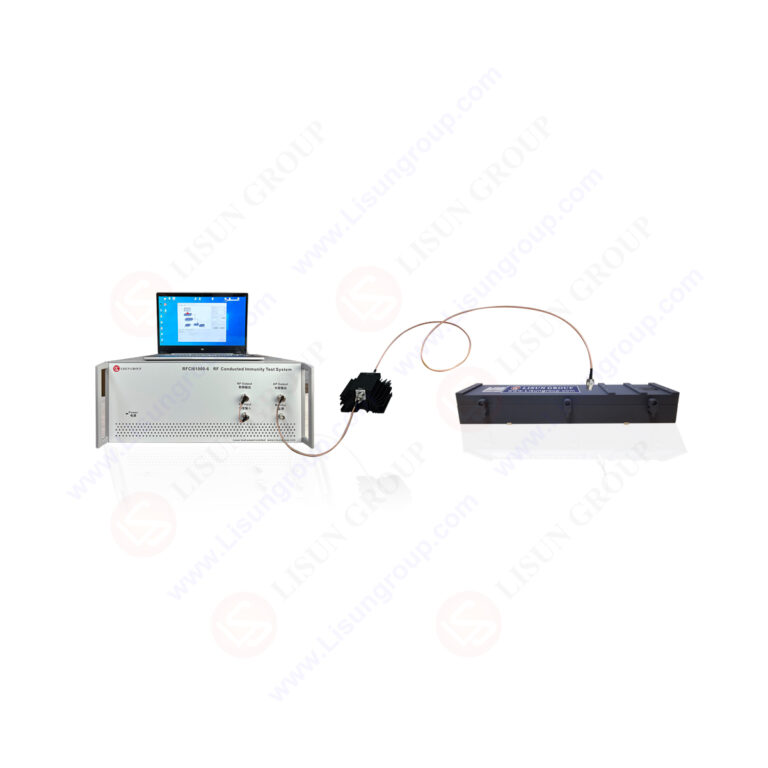

    2. Der Gastgeber RFCI61000-6-35W/RFCI61000-6-85W kann damit arbeiten LISUN Elektromagnetische Klemme AB-EM (optional) gemäß IEC 61000-4-6. Dabei handelt es sich um die Immunität gegen leitungsgebundene Störungen, die durch die Erkennung von Hochfrequenzfeldern hervorgerufen werden.

    Elektromagnetische Klemme für HF-Leitungs-Immunitätstest

    • Die maximale Injektionsleistung beträgt 100 W (5 Minuten);
    • Die Injektionsfrequenz beträgt 150 kHz~400 MHz;
    • Kopplungs- und Entkopplungsrichtungskoeffizient größer als 10 dB > 10 MHz

    3. Der Gastgeber RFCI61000-6-35W/RFCI61000-6-85W Kann beliebige Signalleitungen damit testen LISUN AB-100W (optional) Stromeinspeisungsklemme:

    Strominjektionszange für HF-geführten Immunitätstest

    • Unterstützt alle Spezifikations-Signalleitungstests: ungeschirmte symmetrische Leitung (T2, T4, T8), ungeschirmte unsymmetrische Leitung (AF2, AF4, AF8), geschirmtes Kabel (S1, S1/75, S2, S4, S9, S25), Kommunikationssignal Leitung (RJ11, RJ11S, RJ45, RJ45S, USB-C, USB-P) und andere Signalleitungen beliebiger Spezifikationen
    • Maximaler Drahtdurchmesser unterstützen: 40 mm
    • Maximale Ausgangsleistung: 100W
    • Frequenzbereich: 100KHz~230MHz
    • Einfügedämpfung: <7dB
    • Standard-Kalibrierungsteile für Stromzangen
