Produkt Nr.: GTEM-2

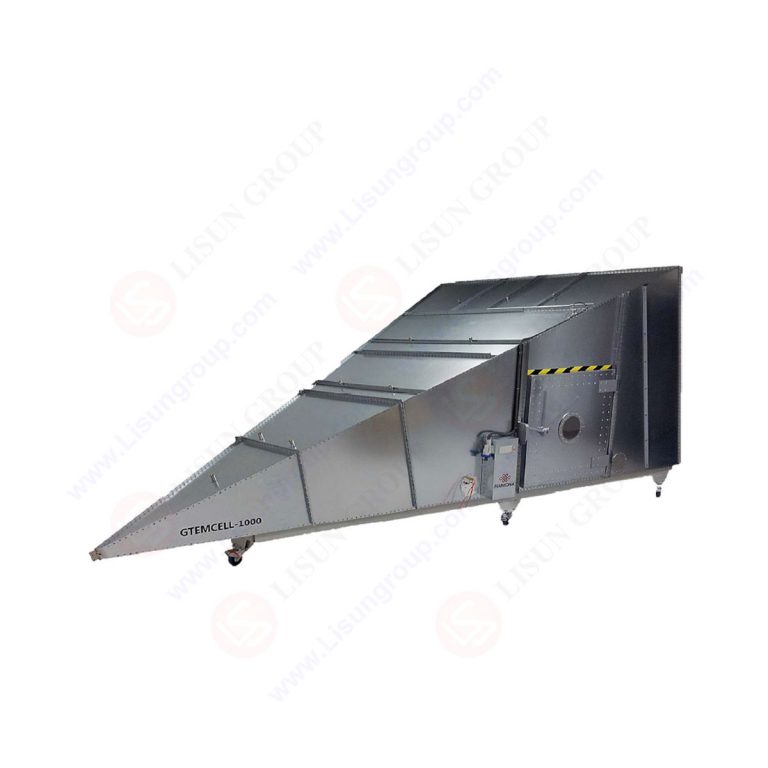

Die GTEM-Zelltestkammer (Gigaherz Tanseverse Electromagnetic) ist ein neuartiges Testgerät für die elektromagnetische Verträglichkeit, das auf Grundlage der TEM-Zellkammer entwickelt wurde (sie verwendet eine asymmetrische rechteckige Struktur, um freien Raum zu simulieren und innerhalb der kleinen Kammer elektromagnetische TEM-Wellen zu erzeugen). Die Verwendung einer GTEM-Transmissionskammer für transversale elektromagnetische Wellen zur Durchführung von EMV-Leistungstests ist eine neue Messtechnologie, die in den letzten Jahren im EMV-Bereich entwickelt wurde.
Aufgrund der hohen Breitbandleistung von GTEM (von Gleichstrom bis Mikrowelle) kann es für Tests der Strahlungsimmunität gegen hochfrequente elektromagnetische Felder (EMS) und der Strahlungsemissionsgrenzwerte gegen hochfrequente elektromagnetische Felder (EMI) verwendet werden. Verglichen mit verschiedenen Testkammern, abgeschirmten Räumen, schalltoten Kammern und Freilufttestfeldern zeichnet sich die GTEM-Testkammer durch eine einfache Struktur, geringe Kosten, einfache und schnelle sowie automatisch gesteuerte Tests aus und wird von vielen namhaften Drittlabors hoch gelobt und anerkannt.
Spezifikation:
Frequenzbereich | DC ~ *GHz (Abhängig vom Leistungsverstärker oder EMI-Empfänger) |
Voltage Standing Wave Ratio | VSWR ≤ 1.5 (typischer Wert) |
Impedanz | 50Ω |
Max Eingangsleistung | 1000W |
Elektrischer Feldstärkebereich | 0–200 V/m (abhängig von der Eingangsleistung). |
Strukturdiagramm der GTEM-Zellentestkammer
Die elektrische Feldstärke im Zentrum des transversalen elektromagnetischen Gigahertz ist:
E: Vertikale Komponente der elektromagnetischen Feldstärke
Po: HF-Leistung, die der Hertz-Querelektromagnetischen Kammer zugeführt wird
Rc: Impedanzcharakteristik der transversalen elektromagnetischen Gigahertz-Kammer
d: Der vertikale Abstand zwischen der Trägerplatte und den oberen / unteren Platten
Es können größere Feldstärkewerte entsprechend der Größe zwischen der Kernplatte und den oberen / unteren Bodenplatten der Hertz-Kammer für transversale elektromagnetische Wellen in der Formel berechnet werden.
LISUN Modell | Größe L*B*H)mm | Gesamtgröße | Abschirmende Tür | 3dB-Bereich | Max. EUT-Größe |
GTEM-2 | 1950 x 950 x 700 | 350 | 300/260 | 200 x 200 x 100 | 260 x 400 x 130 |
GTEM-4 | 3900 x 2050 x 1350 | 750 | 700/605 | 450 x 450 x 200 | 585 x 900 x 260 |
GTEM-6 | 6000 x 3100 x 2150 | 1250 | 1000/900 | 700 x 700 x 350 | 910 x 1400 x 455 |
GTEM-8 | 8000 x 4050 x 2850 | 1750 | 1300/1000 | 1000 x 1000 x 500 | 1300 x 2000 x 650 |
PS Aufgrund der Größenbeschränkung des Containers, GTEM-2 und GTEM-4 können als montierte Einheiten in 40HQ-Containern transportiert werden, aber GTEM-6 und GTEM-8 müssen vor Ort zusammengebaut werden.
Anwendung:
1. GTEM für den HF-Strahlungsimmunitätstest (EMS) (LISUN Modell: GTEM-EMS):
GTEM-Kammer mit Signalgenerator, Leistungsmesser, Feldstärkesonde/-monitor und Leistungsverstärker kann IEC 61000-4-3 vollständig erfüllen, IEC 61000-4-20, GB/T 17626.3 und GB/T 17215 für den vollständigen Konformitätstest zur Immunität gegen HF-elektromagnetische Felder (EMS). Dieses Testsystem wird häufig in der Stromerzeugung, Kommunikation, Militärindustrie, Qualitätsprüfung und anderen Bereichen eingesetzt und bietet eine solide Testgrundlage für die Bewertung der Empfindlichkeit kleiner elektronischer Geräte gegenüber Störungen durch abgestrahlte elektromagnetische Felder.
Produkt-Modell | Produktname | Produktspezifikationen |
PMM3030-01 | Signalgenerator | Signalgenerator 9 kHz ~ 3 GHz, Wechselstrom-Netzadapter, einschließlich Testsoftware, die erforscht und entwickelt wurde von LISUN |
PMM6630 | Leistungsmesser | 9 kHz ~ 3 GHz HF-Leistungsmesser für EMV-Anwendungen; USB-Anschluss. Tragetasche – USB-Kabel – WIN6630-Software |
EP-601 | Feldstärkesonde/-monitor | Isotroper E-Feld-Sensor 10 kHz – 9,25 GHz; 0,5 bis 500 V/m. Eigenständiger elektrooptischer Wandler und wiederaufladbarer Akku. – 10 m Glasfaser – 8053-OC optisch/RS232 Adapter - RS232/USB-Adapter – PC Utility WinEP600 – Batterieladegerät und Ladevorrichtung 1. Kalibrierungspunkte 8,2 – 9,25 GHz: akkreditierte Kalibrierung LAT-EP-600-HF bestellen 2. Standard-Auszeit: 3 Minuten 3. Optionale Auszeit von 30 Minuten: Bitte geben Sie „30 Minuten“ an. „Freizeit“ bei der Bestellung angeben |
LS-0315M00 | Power Amplifier | Arbeitsleistung: 300–2000 MHz/200 W. Optional: LS-0315M01 (80–1000 MHz/300 W); LS-0315M02 (1000–3200 MHz/200 W); LS-0315M03 (1000–6000 MHz/200 W); andere Leistungsverstärker können nach Kundenwunsch angepasst werden. |
Konfiguration des GTEM-Kammer-RF-Elektromagnetfeld-Strahlungsimmunitätstestsystems (EMS) mit vollständiger Konformität
2. GTEM für den Vorab-Konformitätstest der Strahlungsemissionsgrenzwerte für hochfrequente elektromagnetische Felder (EMI) (LISUN Modell: GTEM-EMI):
GTEM-Kammer mit LISUN EMI-9KC EMI-Empfängersystem (R&S oder PMM Empfängersystem ist auch optional) zur Durchführung eines Pre-Compliance-Tests für die elektromagnetische Strahlungsemissionsgrenze (EMI) gemäß IEC 61000-4-20, CISPR 11, CISPR 14, CISPR 20, CISPR 22, CISPR 25 und CISPR 32. Durch die Simulation von Freiraum- und Freifeldtestbedingungen, die Verwendung mathematischer Modellierung und dreidimensionaler Datenerfassungs- und Berechnungsmethoden bietet es den meisten Unternehmensanwendern wirtschaftliche, bequeme und praktikable Lösungen für die Prüfung der elektromagnetischen Verträglichkeit (EMI) kleiner elektronischer und elektrischer Produkte. Mit dem Pre-Compliance-Test-Ansatz können die Auswirkungen elektronischer Geräte auf die elektromagnetische Umgebung effektiv bewertet werden.
Konfiguration des Pre-Compliance-Testsystems für die elektromagnetische Strahlungsemissionsgrenze (EMI) der GTEM-Kammer
