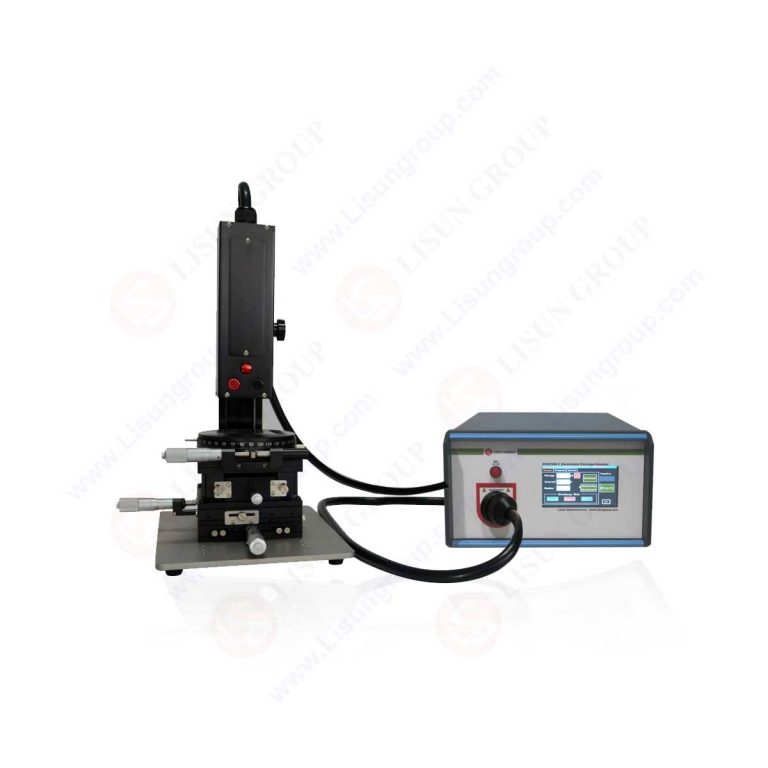

Produkt Nr.: ESD-883D
ESD-883D HBM/MM ESD-Simulatoren wurden speziell für den Antistatiktest von Halbleiterbauelementen entwickelt und IC bezieht sich auf den Standard GJB548A-96 Methode 3015, GJB128A-97 Methode 1020, MIL-STD-883D, EIAJED-4701, ANSI/ESD STM5.1, ANSI/ESD STM5.2, EIA/JESD22-A114-B, EIA/JESD22-A115-A.
Standard:
GJB548A-96 „Testmethoden und -verfahren für die Mikroelektronik“
GJB128A-97 „Testmethoden für diskrete Halbleiterbauelemente“
MIL-STD-883D „Militärstandard-Testmethode für Mikroschaltungen“
EIAJED-4701 „Umwelt- und Dauertestmethoden für Halbleiterbauelemente“
ANSI/ESD STM5.1 „Für die Prüfung der Empfindlichkeit gegenüber elektrostatischer Entladung – Komponentenebene des Human Body Model (HBM)“
ANSI/ESD STM5.2 „Für den Anfälligkeitstest für elektrostratische Entladungen: Maschinenmodell-Komponentenebene“
EIA/JESD22-A114- B „Empfindlichkeitstest für elektrostratische Entladung: Human Body Model (HBM)“
EIA/JESD22-A115-A „Empfindlichkeitstest für elektrostratische Entladung: Maschinenmodell (MM)“
ANSI/ESDA/JEDEC JS-001 „Testen integrierter Schaltkreise am menschlichen Körpermodell“
ANSI/ESDA/JEDEC JS-002 „Empfindlichkeitsstufen des Charged-Device-Modells (CDM)“
Charakteristik:
• Color Touch LCD-Oberfläche, einfach zu bedienen.
• Ausgangsspannung mit hoher Genauigkeit und stabiler Leistung
• Intelligentes programmierbares Hochspannungsnetzteil, Hochspannungsüberspannung, Überstrom, Kurzschlussschutz
• Mit der Eigendiagnosefunktion können abnormale Hochspannungsausgänge intelligent beurteilt werden
• Kostengünstig: Die Hauptkomponenten sind alle importiert, mit hoher Genauigkeit und geringer Ausfallrate.
Technische Daten:
| Ausgangsspannung | Menschliches Körpermodell （HBM） | Maschinenmodus (MM) | |
| 0.1 × 8 kV ± 5 × | 100－800V ± 5 ％ | ||
| Ausgangspolarität | Positiv negativ | ||
| Auslösemodus | Einwellig | Einzelentladung | |
| Zu Zählen | Entladung gemäß den eingestellten Entladezeiten | ||
| Andere | Host selbstauslösend | ||
| Entlademodus | HBM oder MM | ||
| Entladungsintervall | 1-99s | ||
| Entladungsnummer | 1-999 | ||
| Entladekapazität | 100 pF ± 10 ％ | 200 pF ± 10 ％ | |
| Entladungswiderstand | 1500Ω ± 10 ％ | 0Ω ± 10 ％ | |
| Entladungswellenform | Gemäß Standards: ANSI / ESD STM5.1 (ANSI / ESD STM5.2) EIA/JESD22-A114-B、EIA/JESD22-A115-A, JS-001, JS-002 | ||
| Verwenden Sie die Umgebung | Temperatur: 15 ° C － 35 ° C, relative Luftfeuchtigkeit: 10% － 75% | ||
| Power | AC220±10％, 50/60Hz, 300W | ||
