Produkt Nr.: DOW61000-18

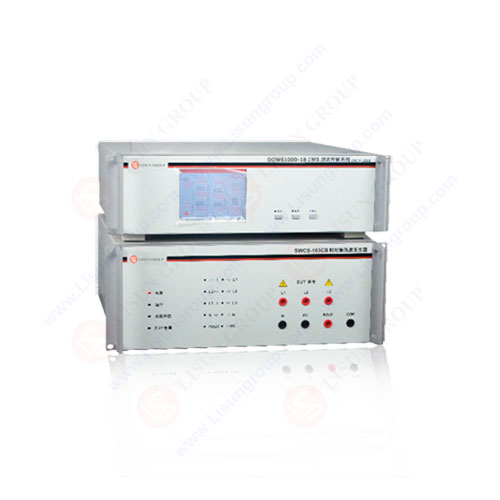

DOW61000-18 Der serielle Störfestigkeitstester für gedämpfte Schwingungswellen dient dazu, nach dem Vorladen eines Kondensators Energie in einen RLC-Schwingkreis freizusetzen. Unter ohmscher Verlustleistung erzeugt dies eine sinusförmige Hüllkurvenschwingung mit periodisch abnehmender Amplitude, wodurch typische transiente Störszenarien in Stromversorgungssystemen, wie Schaltvorgänge und elektromagnetische Impulse in großer Höhe (HEMPs), präzise nachgebildet werden. DOW61000-18 Der Generator für gedämpfte Serienschwingungen zeichnet sich durch Vorteile wie präzise und kontrollierbare Wellenformen sowie einen stabilen und zuverlässigen Ausgang aus. Über ein spezielles Kopplungs-/Entkopplungsnetzwerk (CDN) wird die gedämpfte Schwingungswelle leitungsgebunden in den Stromversorgungsanschluss (mit integriertem CDN), die Signal- und Steueranschlüsse (optional) des Prüflings (EUT) eingespeist. Dies ermöglicht eine umfassende Prüfung der Störfestigkeit des Prüflings gegenüber transienten Störungen.
DOW61000-18 Erfüllt vollständig die Anforderungen der neuesten Normen IEC/EN 61000-4-18 Abschnitt 4.2 und GB/T 17626.18 Abschnitt 4.1 für langsam gedämpfte Schwingungswellen. DOW61000-18 Ein langsam gedämpfter Schwingwellengenerator dient zur Simulation niederfrequenter transienter Störungen, die durch das Betätigen von Trennschaltern und Busreflexionen entstehen. Er eignet sich zum Testen von Produkten wie Primäranlagen in Umspannwerken und Leistungstransformatoren, um deren Betriebsstabilität unter niederfrequenten Störungen zu bewerten.
DOW61000-18F erfüllt vollumfänglich die Anforderungen der neuesten Normen IEC/EN 61000-4-18 Abschnitt 4.3 und GB/T 17626.18 Abschnitt 4.2 für schnell gedämpfte Schwingungswellen. DOW61000-18Der schnell gedämpfte Schwingwellengenerator F dient zur Simulation hochfrequenter transienter Störungen, die durch das schnelle Schalten von Leistungsschaltern und elektromagnetische Impulse in großer Höhe (HEMP) entstehen. Er eignet sich für Sekundärgeräte in Mittel- und Hochspannungsumspannwerken, Kombinatorschränken in Kraftwerken für erneuerbare Energien usw., um deren Hochfrequenzfestigkeit zu überprüfen und einen stabilen Betrieb in Umgebungen mit starken elektromagnetischen Impulsen zu gewährleisten.
DOW61000-18 Langsam gedämpfte Schwingungswellen-Störfestigkeitstester gemäß IEC 61000-4-18 Abschnitt 4.2
DOW61000-18F Schnell gedämpfter Schwingungswellen-Störfestigkeitsprüfer gemäß IEC 61000-4-18 Abschnitt 4.3
Spezifikation:
| LISUN Produktname | DOW61000-18 | DOW61000-18F |
| Produktname | Langsam gedämpfter Schwingungswellen-Immunitätstester | Schneller Immunitätstester gegen gedämpfte Oszillationswellen |
| Kalibrierzertifikat | CNAS ISO17025-Kalibrierungszertifikat | CNAS ISO17025-Kalibrierungszertifikat |
| Leerlaufspannung PK1 | 200 V ~ 3 kV ±10 % | 450 V ~ 4.4 kV ±10 % |
| Kurzschlussspannung PK1 | 1.25A~12.5A ±20% | 5A~80A ±20% |
| Ausgangsimpedanz | 200Ω | 50Ω |
| Spannungswellen-Schwingungsfrequenz | 100 kHz ± 10 %; 1 MHz ± 10 % | 3MHz±10%，10MHz±10%，30MHz±10% |
| Spannungsanstiegszeit | 75 ns ± 20% | 5 ns ± 30% |
| Stromwellen-Schwingungsfrequenz | N / A | 3 MHz, 10 MHz, 30 MHz ± 30 % |
| Anstiegszeit der aktuellen Welle | N / A | < 330 ns bei 3 MHz < 100 ns bei 10 MHz < 33 ns bei 30 MHz |
| Dämpfungseigenschaften | VPK5＞ 50 %* VPK1， VPK10＜ 50 %*VPK1 | |
| Wiederholungsrate | Bei 100 kHz, 40*(1±10%) mal/s Bei 1 MHz, 400*(1±10%) mal/s |
5000*(1±10%) mal/s |
| Impulsgruppenbreite | 1 bis 9,999 Sekunden stufenlos einstellbar | 3 MHz: 50 ms ± 20 % 10 MHz: 15 ms ± 20 % 30 MHz: 5 ms ± 20 % |
| Pulsgruppenintervall | 1 bis 9,999 Sekunden stufenlos einstellbar | 300 ms ± 20 % |
| Pulspolarität | Positive Elektrode, negative Elektrode und vollautomatisch | |
| Testfunktion | Integrierte IEC-Prüfnorm, Spannungsstufenschaltung, LCD-Touchdisplay | |
| Gekoppelte/Entkoppelte Netzwerke | Eingebauter dreiphasiger Wechselstromanschluss mit fünf Leitern, 380 V/16 A oder Gleichstromanschluss, 300 V/16 A | |
Optionale Konfiguration: Netzwerk zur Kopplung/Entkopplung von langsam gedämpften Schwingsignalen und Steuerleitungen.
Das Kopplungs-/Entkopplungsnetzwerk der Serie CDN61000-18S wurde speziell für ungeschirmte Datenleitungen bei Prüfungen mit langsam gedämpften Schwingwellen entwickelt. Es erfüllt die Prüfanforderungen der IEC 61000-4-18 und kann für die Prüfung von ungeschirmten symmetrischen und asymmetrischen Leitungen sowie von Hochgeschwindigkeits-Kommunikationsleitungen eingesetzt werden.
| LISUN Models | CDN61000-18S-S | CDN61000-18S-A |
| Gekoppelte Wellenform | Wird mit langsam gedämpften oszillierenden Wellen verwendet DOW61000-18 | |
| Maximale Ausgangsspannung | 3 kV | |
| EUT-Schaltung | 2 Kanäle, 4 Kanäle | |
| EUT-Typ | Testen Sie ungeschirmte symmetrische Leitungen | Testen Sie ungeschirmte asymmetrische Leitungen |
| Kopplungsmethode | L-PE | L-PE, LL |
| Kommunikationsbandbreite | ≤100 kHz | |
| Koppelkapazität | 0.5 uF | |
| EUT-Netzteil | 110 V / 3 A | |
