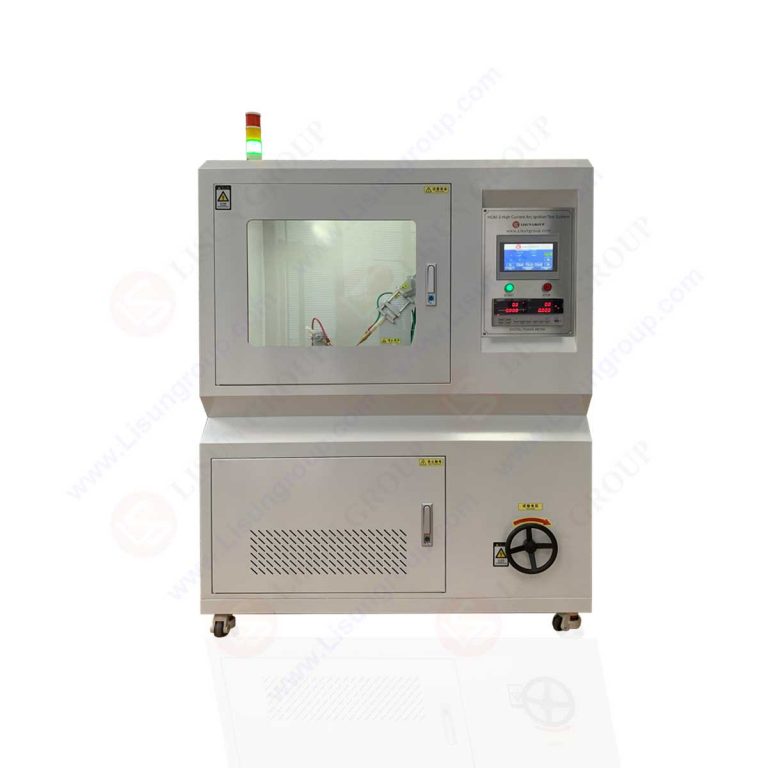

Hochstrom-Lichtbogenzündungstestsystem

HCAI-2 Das Prüfsystem für die Zündung großer Lichtbögen entspricht IEC 61800-5-1:2022 Abschnitt 5.2.5.2 Abbildung 26, IEC 60947.1:1999 Anhang M Abbildung M.2 (GB/T 14048.1-2000 Anhang M Abbildung M.2), IEC 60730 Anhang D.1.10 (GB 14536.1-2008 Anhang D.1.10), IEC 60950-1:2001 (GB 4943.1-2011), BS 7002:2000 und UL 746A. Es wird hauptsächlich in Teilen aus Isoliermaterialien oder anderen festen brennbaren Materialien verwendet, die leicht Flammen in elektrischen und elektronischen Geräten verbreiten können. Sie können sich durch Nähe oder Kontakt mit Lichtbögen entzünden, elektrische Brände verursachen und den zuverlässigen Betrieb von Geräten und die persönliche Sicherheit gefährden. Dieses Testsystem eignet sich für die Forschungs-, Produktions- und Qualitätsprüfungsabteilungen elektrischer und elektronischer Produkte und deren Komponenten wie etwa Beleuchtungsgeräte, Niederspannungsgeräte, Haushaltsgeräte, Elektrogeräte für Werkzeugmaschinen, Motoren, Elektrowerkzeuge, elektronische Instrumente, elektrische Instrumente, Geräte der Informationstechnologie, elektrische Geschäftsgeräte, elektrische Steckverbinder und Zubehör und ist auch für die Isoliermaterial-, technische Kunststoff- oder andere feste brennbare Materialien geeignet.

Standard:
IEC 60950-1: 2001 „Einrichtungen der Informationstechnik – Sicherheit – Teil 1: Allgemeine Anforderungen“
BS EN 60950-1:2001 „Geräte der Informationstechnik – Sicherheit – Teil 1: Allgemeine Anforderungen“
BS 7002:2000 „Spezifikation für die Sicherheit von Geräten der Informationstechnologie, einschließlich elektrischer Geschäftsgeräte“
UL746A „UL-Standard für Sicherheitspolymermaterialien – kurzfristige Eigenschaftsbewertungen“
IEC60947.1: 1999 „Niederspannungsschaltgeräte und -steuergeräte – Teil 1: Allgemeine Regeln“
IEC730.1: 1993
GB 4943.1-2011 „Sicherheit von Geräten der Informationstechnologie“
IEC 60664-1 „Isolationskoordination für Geräte in Niederspannungsversorgungssystemen – Teil 1: Grundsätze, Anforderungen und Prüfungen“

Testprinzip:
Die Lichtbogenzündung wird auf der Oberfläche der Probe bis zu 200 Mal wiederholt, und die Hochstrom-Lichtbogenzündungswiderstandsleistung der Probe wird danach bewertet, ob sich die Probe unter der angegebenen Anzahl von Lichtbogenzündungen entzündet.

Systemkonfiguration:
• Bildschirm: 7-Zoll-Touchscreen.
• Steuerungssystem: SPS.
• 40A-Leistungsmesser: Echtzeitanzeige von Strom, Spannung, Leistung, Frequenz, Leistungsfaktor und mit Alarmfunktion.
• Prüfspannung, Strom und Leistungsfaktor sind einstellbar.
• Ausgestattet mit einer Lüfter-Abgasanlage, integrierter LED-Beleuchtung und allen elektrischen Teilen übernehmen weltbekannte Marken wie Schneider.

Spezifikation:
• Elektrodenmaterialien: Kupfer (elektrostatische Elektrode), Edelstahl (bewegliche Elektrode);
• Elektrodengröße: ф3.2 mm – ф3.5 mm 30° Meißelende (statische Elektrode), ф3.0 mm 60° Kegelende (bewegliche Elektrode);
• Elektrodenwinkel: 45 ° von der horizontalen Ebene;
• Lichtbogenstrom: 33 ± 5% A (einstellbar);
• Lichtbogenleistungsfaktor: COSφ0.5 ± 0.05 (einstellbar);
• Lichtbogengeschwindigkeit: 250 mm/s ± 25 mm/s;
• Lichtbogenzündfrequenz: 40 Mal/min (einstellbar);
• Anzahl der Bögen: 200-mal (Kann voreingestellt werden);
• Probengröße: 130 mm * 13 mm * (2 ~ 12) mm;
• Stromversorgung: 220 V/10 kVA/50 Hz

Bedienung:
Stellen Sie die Testzeiten, die Testgeschwindigkeit und den Ladestrom auf dem Touchscreen ein. Klicken Sie auf „Test starten“, nachdem Sie den Leistungsfaktor auf 0.5 eingestellt haben. Der Test wird automatisch gemäß den eingestellten Anforderungen durchgeführt. Nach Abschluss des Tests wird die Teststromversorgung automatisch unterbrochen und ein Summeralarm ertönt.

IEC 61800-5-1:2022 Abschnitt 5.2.5.2 Abbildung 26
