NF C 61-314 Abbildung C.2 Messgerät für den Plug Grip Test

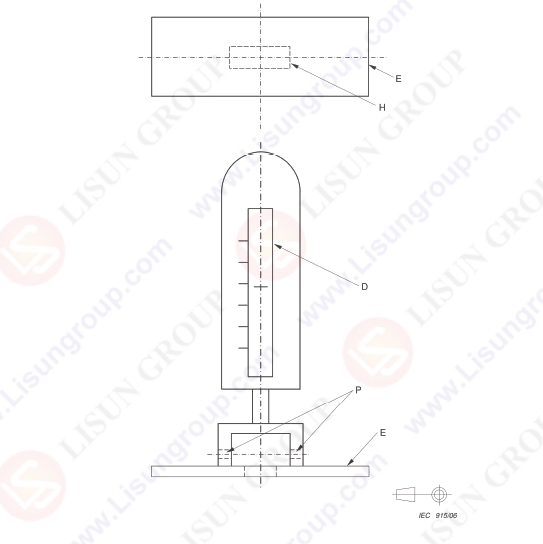

Dieses Prüfgerät gemäß NF C 61-314 Abbildung C.2 für die Steckergriffprüfung ist präzisionsgefertigt und entspricht exakt den Spezifikationen der NF C 61-314 Abbildung C.2, einem wichtigen Standard für Haushaltssteckdosen (6 A/250 V und 16 A/250 V). Es dient speziell der Prüfung der Größe von Steckerstift-Einführungslöchern und stellt sicher, dass der Steckergriff den Maß- und Funktionsanforderungen des Standards entspricht. Durch die Simulation des Eingriffs von Steckern und Steckdosen ermöglicht dieses Gerät eine zuverlässige Überprüfung der Abmessungen von Steckerstift-Einführungslöchern und gewährleistet so die Kompatibilität, Sicherheit und einwandfreie Funktion von Steckern und zugehörigen Steckdosen gemäß NF C 61-314.

Technische Daten:
• Entspricht vollständig den Anforderungen der Norm NF C 61-314 und entspricht den Spezifikationen gemäß Abbildung C.2 für die Prüfung der Steckerbefestigung.
• Entwickelt zur Überprüfung der Größe von Steckerstift-Einführungslöchern mit Zielabmessungen von 5.3 mm und 5.8 mm
• Verfügt über ein simuliertes Interaktionsgesicht (Face d'engagement simulée), um die Interaktion zwischen Stecker und Steckdose in der realen Welt nachzubilden.
• Verfügt über Einstecklöcher für Befestigungsmittel (Orifice pour l'introduction du moyen de fixation) und Löcher für Haltestifte (Trous pour les broches de maintien) für einen sicheren Geräteaufbau
• Ausgestattet mit integrierten Messgeräten (Dispositif de mesure) zur genauen Dimensionsprüfung
• Hergestellt aus hochpräzisen, langlebigen Materialien, um Dimensionsstabilität und reproduzierbare Testergebnisse zu gewährleisten.
• Entspricht der Richtlinie der Norm, dass das Gerätedesign als Referenz dient (und nicht die Konstruktion von Prüfgeräten einschränkt), wobei die grundlegenden funktionalen Anforderungen eingehalten werden.

Testverfahren:
• Überprüfen Sie das Messgerät auf Beschädigungen, Verformungen oder Verunreinigungen und vergewissern Sie sich, dass seine wichtigsten Komponenten (simulierte Eingriffsfläche, Messgeräte) ordnungsgemäß funktionieren.
• Bereiten Sie das Testmuster (Buchse oder Stecker mit Eintrittslöchern) vor und stellen Sie sicher, dass es sauber und frei von Graten oder strukturellen Mängeln ist, die die Genauigkeit des Tests beeinträchtigen könnten.
• Befestigen Sie das Messgerät mit den dafür vorgesehenen Befestigungsmitteln auf einer stabilen, ebenen Fläche und achten Sie auf die korrekte Ausrichtung, um Messfehler zu vermeiden.
• Positionieren Sie die Testprobe auf dem Gerät und richten Sie die Stifteintrittslöcher mit der simulierten Eingriffsfläche und den Messreferenzpunkten des Geräts aus.
• Verwenden Sie das integrierte Messgerät, um die Abmessungen der Eintrittslöcher zu überprüfen. Achten Sie dabei besonders auf die in NF C 61-314 Abbildung C.2 aufgeführten Zielvorgaben von 5.3 mm und 5.8 mm.
• Prüfen Sie, ob die Eintrittslöcher der Probe mit der Eingriffsfläche des Geräts übereinstimmen und ob die Anforderungen der Norm hinsichtlich Griffigkeit und Abmessungen erfüllt sind.
• Notieren Sie die gemessenen Abmessungen der Eintrittslöcher und vergleichen Sie diese mit den in der Norm festgelegten Toleranzen.
• Bestätigen Sie die Einhaltung der Vorschriften, wenn die Größe der Eintrittslöcher im zulässigen Bereich liegt; dokumentieren Sie alle Abweichungen von den Standardanforderungen.
• Entnehmen Sie die Probe vorsichtig, überprüfen Sie sowohl die Probe als auch das Gerät auf Abnutzungserscheinungen und stellen Sie den Versuchsaufbau für nachfolgende Tests wieder her, um die Konsistenz zu gewährleisten.

Anwendungen:
• Qualitätskontrollprüfung von Steckdosen- und Steckerkomponenten in den Produktionsstätten zur Überprüfung der Abmessungen der Steckerstift-Einführungsöffnung.
• Konformitätsbewertung durch Zertifizierungsstellen und unabhängige Prüflaboratorien für die NF C 61-314-Zertifizierung von elektrischen Produkten.
• F&E-Tests zur Designoptimierung von Steckern und Steckdosen, um sicherzustellen, dass die Abmessungen der Einführungsöffnung den Anforderungen an Griffigkeit und Kompatibilität entsprechen.
• Regelmäßige Inspektion der Produktionslinien für Haushaltssteckdosen und ähnliche elektrische Steckdosen (6A/250V und 16A/250V) und die dazugehörigen Stecker.
• Maßprüfung der von Drittanbietern gelieferten Steckdoseneinführungslöcher, um die Einhaltung der NF C 61-314-Normen sicherzustellen.
• Qualitätsprüfungen nach der Produktion von elektrischen Geräten (z. B. Steckdosen, Stecker), um die ordnungsgemäße Funktion des Steckers vor der Markteinführung zu bestätigen.
• Qualitätssicherung für Hersteller, die elektrische Produkte in Märkte exportieren, die die Einhaltung der NF C 61-314 erfordern (z. B. Frankreich und französischsprachige Regionen).

NF C 61-314 Abbildung C.2 Messgerät für den Plug Grip Test
