Messgerät für Steckdosen 16A 250V AC nach IEC 60906-1 Abbildung 1

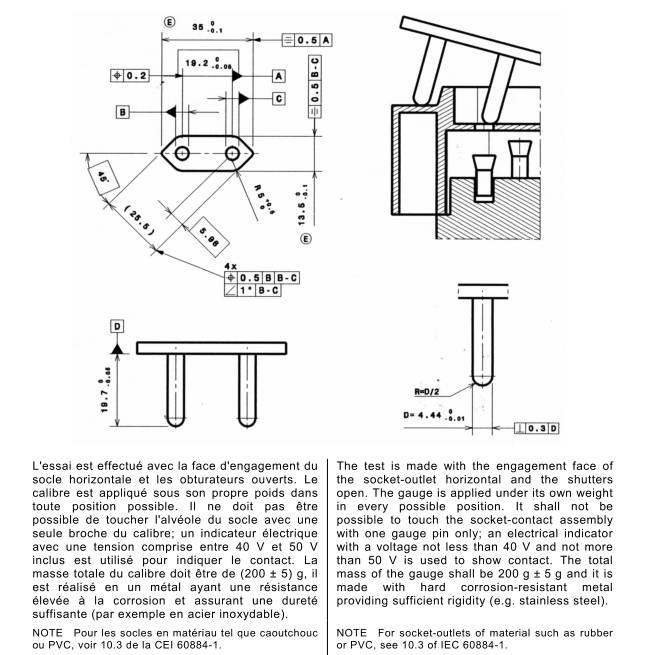

Dieses Prüfgerät für 16-A-250-V-Wechselstromsteckdosen gemäß IEC 60906-1 (Abbildung 1) ist präzisionsgefertigt und entspricht den Normen der IEC 60906-1 (Abbildung 1). Es wurde speziell zur Überprüfung der Funktion des Einsteckschutzes für 16-A-250-V-Wechselstromsteckdosen für den Haushalt und ähnliche Anwendungen entwickelt. Das robuste Prüfgerät besteht aus korrosionsbeständigem, hochfestem Metall (z. B. Edelstahl) und ist so kalibriert, dass es unter seinem Eigengewicht eine Prüfkraft ausübt. Dies gewährleistet eine präzise Simulation realer Anwendungsszenarien. Ausgestattet mit einer Kontaktanzeige (40–50 V) bestätigt das Prüfgerät zuverlässig, ob Steckdosen ein versehentliches Einstecken verhindern – eine wichtige Sicherheitsanforderung zur Vermeidung von Stromschlägen. Als unverzichtbares Werkzeug für Konformitätsprüfungen unterstützt es die Qualitätssicherung und Zertifizierung von Elektroinstallationsmaterial gemäß internationalen Sicherheitsnormen.

Spezifikationen
• Prüfnormkonformität: IEC 60906-1 Abbildung 1 (für 16-A-250-V-Wechselstromstecker und -steckdosen); Referenzen IEC 60884-1 Unterabschnitt 10.3
• Kernfunktion: Überprüft die Unmöglichkeit des Einsteckens eines einzelnen Pols in Steckdosen
• Gesamtmasse: 200 g ± 5 g (kalibriert für die Anwendung mit Eigengewicht)
• Material: Hartes, korrosionsbeständiges Metall mit ausreichender Steifigkeit (z. B. Edelstahl)
• Wichtige Maßparameter: D = 4.44 ± 0.01 mm; 19.2 -0.06 mm; R = D/2; 0.2 mm, 0.3D, 35 mm (kritische Maße gemäß Norm)
• Anforderungen an die elektrische Anzeige: Kompatibel mit Anzeigegeräten mit einer Nennspannung von 40 V bis 50 V (einschließlich) zur Kontakterkennung
• Testanwendungsmethode: Anwendung unter Eigengewicht in allen möglichen Positionen
• Kompatibilität: Ausgelegt für 16-A-250-V-Wechselstrom-Haushaltssteckdosen und ähnliche Steckdosen (besonderer Hinweis für Steckdosen aus Gummi/PVC). IEC 60884-1 Ziffer 10.3)

Testverfahren
• Prüfen Sie die Messlehre auf strukturelle Integrität und stellen Sie sicher, dass keine Verformungen, Korrosionen oder Beschädigungen an den Stiften vorliegen; vergewissern Sie sich, dass die Gesamtmasse innerhalb von 200 g ± 5 g liegt.
• Bereiten Sie die zu testende 16A 250V Wechselstromsteckdose vor und stellen Sie sicher, dass sie sauber und frei von Verunreinigungen ist und in einer stabilen, horizontalen Position mit geöffneten Abdeckungen installiert ist.
• Bei Steckdosen aus Gummi oder PVC überprüfen IEC 60884-1 Klausel 10.3 zur Bestätigung etwaiger besonderer Testbedingungen.
• Schließen Sie einen elektrischen Indikator (40V-50V) wie angegeben an das Messgerät an und stellen Sie sicher, dass der Indikator funktionsfähig und für die Kontakterkennung kalibriert ist.
• Positionieren Sie das Messgerät über der Eingriffsfläche der Steckdose und richten Sie es so aus, dass es die Kraft ausschließlich durch sein Eigengewicht ausübt (ohne zusätzlichen äußeren Druck).
• Testen Sie die Lehre in allen möglichen Positionen relativ zur Steckdose und versuchen Sie dabei, die einzelnen Pole mit den jeweiligen Lehrenstiften einzuführen.
• Überwachen Sie während des gesamten Tests die elektrische Anzeige – es darf kein Kontakt (Anzeigeaktivierung) erfolgen, wenn versucht wird, einen einzelnen Pol einzustecken.
• Alle Testpositionen und Indikatorreaktionen werden aufgezeichnet, um die Einhaltung der Anforderung „kein einpoliger Kontakt“ zu dokumentieren.
• Nach Abschluss aller Positionsprüfungen sollten Sie die Steckdose und die Messlehre auf Anzeichen von Beschädigung oder Verschleiß überprüfen.
• Vergleichen Sie die Testergebnisse mit den Normen der IEC 60906-1, um die Konformität der Steckdose mit den Anforderungen an die Einsteckverhinderung von Einzelpolen zu beurteilen.

Anwendungen
• Konformitätsprüfung von 16A 250V AC Haushaltssteckdosen zur Überprüfung der Einsteckverhinderung nach IEC 60906-1.
• Sicherheitsleistungsbewertung von gewerblichen und ähnlichen 16A 250V Wechselstromsteckdosen.
• Qualitätskontrollen in Produktionsstätten, die Steckdosen für Märkte herstellen, die den Spezifikationen der IEC 60906-1 entsprechen.
• Zertifizierungsprüfungen, die von unabhängigen Laboren und Aufsichtsbehörden durchgeführt werden, um die Konformität des Produkts mit den Sicherheitsstandards zu bestätigen.
• Forschungs- und Entwicklungstests zur Optimierung des Verschlussdesigns und des Sicherheitsmechanismus von 16A 250V Wechselstromsteckdosen.
• Qualitätsprüfung vor dem Versand für Exporteure, um sicherzustellen, dass die Produkte die internationalen Sicherheitsanforderungen zur Verhinderung des Einsteckens von Einzelpolen erfüllen.
• Regelmäßige Sicherheitsüberprüfungen für Marken von elektrischem Zubehör, um einheitliche Produktsicherheitsstandards zu gewährleisten.
• Schulung und Kalibrierung des Prüfpersonals in IEC 60906-1-konformen Prüfverfahren zur Verhinderung des Einsteckens von Einzelpolen.
