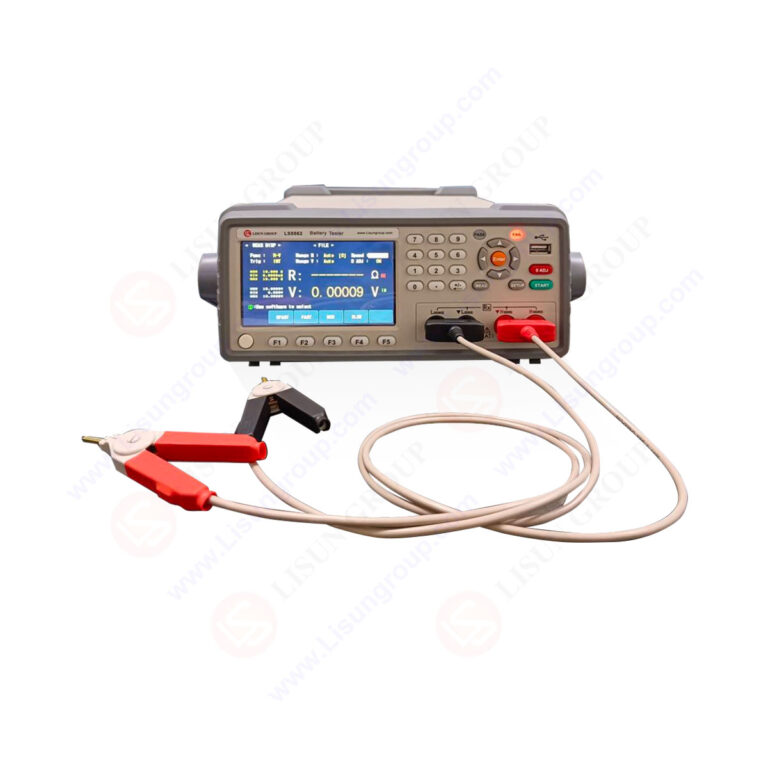

Produkt Nr.: LS5562
Einführung:
Das LS5562 Die Serie hochpräziser Hochspannungs-Batterieinnenwiderstandstester wurde speziell für die Testanforderungen der Batterieindustrie entwickelt und wurde für die Prüfung von Lithium-Batteriepacks mit geringem Widerstand und großen Abmessungen sowie für die Hochgeschwindigkeitssortierung am Fließband entwickelt. Mit langjährigen technischen Vorteilen im Bereich der Impedanzprüfung ist die LS5562 Die Serien verfügen über die höchste Testauflösung von 0.1 uΩ und eine Spannungsauflösung von bis zu 10 uV. Das Instrument ist mit RS232C und HANDLER als Standardschnittstellen ausgestattet, mit denen sich problemlos ein automatisiertes Testsystem einrichten lässt.
Technische Daten:
• Mitgeliefertes 4.3-Zoll-LCD-Display, Batterieinnenwiderstand R und Spannung V werden gleichzeitig angezeigt;
• Mindestauflösung 0.1 uΩ, 10 uV;
• Hohe Präzision, gute Stabilität, die schnellste Testgeschwindigkeit bis zu 100 Mal/Sekunde;
• Testleitungs-Kontaktprüffunktion;
• Eingebaute Komparatorfunktion, 10-stufige Sortierung;
• Ausgestattete HANDLER-Sortierschnittstelle zur Erzielung einer automatischen Online-Funktion;
• Standard-RS232-Kommunikationsschnittstelle (Optional: RS485), unterstützt SCPI und Modbus (RTU) zwei Kommunikationsmodi;
• Die Testbedingungen werden automatisch gespeichert, mit 50 Gruppen innerhalb des Instruments und 500 Gruppen von Einstellungsdateien auf der U-Disk
• Erfindungspatent, es muss keine Software installiert werden, es können Testergebnisse direkt auf den Computer hochgeladen werden.
|
Modell |
LS5560 |
LS5562 |
LS5562A |
|
|
Parameter messen |
RV/R/V (R: Wechselstromwiderstand V: Gleichspannung) |
|||
|
Testmethode |
AC 4-Klemmen-Messung (1kHz) |
|||
|
Max Eingangsspannung |
Nenneingangsspannung 60 VDC |
Nenneingangsspannung 60 VDC |
Die Nenneingangsspannung 300VDC |
|
|
Max. Nennspannung gegen Erde: 60 VDC |
Max. Nennspannung gegen Erde: 60 VDC |
Max. Nennspannung gegen Erde: 300 VDC |
||
|
Widerstandsmessbereich |
5 Bereiche |
7 Bereiche |
||
|
3 mΩ (Max. Anzeige: 3.1000 mΩ, Auflösung: 0.1 μΩ) |
3 mΩ (Max. Anzeige: 3.1000 mΩ, Auflösung: 0.1 μΩ) |
|||
|
30 mΩ (Max. Anzeige: 31.000 mΩ, Auflösung: 1 μΩ) |
30 mΩ (Max. Anzeige: 31.000 mΩ, Auflösung: 1 μΩ) |
|||
|
300 mΩ (Max. Anzeige: 310.00 mΩ, Auflösung: 10 μΩ) |
300 mΩ (Max. Anzeige: 310.00 mΩ, Auflösung: 10 μΩ) |
|||
|
3Ω (Max. Anzeige: 3.1000Ω, Auflösung: 0.1mΩ) |
3Ω (Max. Anzeige: 3.1000Ω, Auflösung: 0.1mΩ) |
|||
|
30Ω (Max. Anzeige: 31.000Ω, Auflösung: 1mΩ) |
30Ω (Max. Anzeige: 31.000Ω, Auflösung: 1mΩ) |
|||
|
|
300Ω (Max. Anzeige: 310.00Ω, Auflösung: 10mΩ) |
|||
|
|
3000Ω (Max. Anzeige: 3100.0Ω, Auflösung: 100mΩ) |
|||
|
Genauigkeit |
Bereich 30 mΩ ～ 3000 Ω: ± 0.5 % RDG. ± 5dgt. (EX. Fast muss hinzugefügt werden ± 3dgt., Fast/medium, ± 2dgt.) |
|||
|
3 mΩ~30 mΩ Bereich: ± 0.5 % RDG. ± 10dgt. (EX. Fast muss ± 10 dgt. hinzugefügt werden, Fast, wenn Sie ± 5 dgt. hinzufügen müssen.) |
||||
|
Spannungsmessbereich |
DC6V (Auflösung 10 μV) DC60V (Auflösung 100 μV), Zweigangschaltung |
DC6V (Auflösung 10 μV) DC60V (Auflösung 100 μV), Zweigangschaltung |
DC6V (Auflösung 10 μV) DC60V (Auflösung 100 μV), DC300V (Auflösung 1mV), Dreigangschaltung |
|
|
Genauigkeit der Spannungsmessung |
EX. SCHNELL:±0.01%.±3dgt. Add±3dgt, FAST: Add±2dgt., MED :ADD±2dgt. |
|||
|
Abtastzeit |
EX. FAST: 4 ms, FAST: 12 ms, MEDIUM: 42 ms, SLOW: 157 ms (Die obige Zeit ist die kürzeste Zeit für die Messung eines Parameters und die Netzfrequenz beträgt 50 Hz, abhängig vom Testobjekt und der Netzfrequenz) |
|||
|
Vollständige Messzeit |
Ansprechzeit + Abtastzeit (Ansprechzeit von ca. 1 ms für Impedanz/Spannung zusammen. Nur als Referenz, abhängig vom Prüfverfahren und Prüfobjekt) |
|||
|
Komparatoren |
Unabhängige Beurteilung: HI/IN/LO (Spannung und Impedanz werden einzeln unabhängig voneinander beurteilt), umfassende Beurteilung (PASS/FAIL. UND-Verknüpfung des Impedanzbeurteilungsergebnisses und Spannungsbeurteilungsergebnisses). LED-Lichtanzeige, Summeralarm, externer I/O-Ausgang |
|||
|
Externe Schnittstelle |
Handler-E/A, RS-232C, USB |
|||
|
Stromversorgung |
AC:85-242V ，47～63Hz，15VA |
|||
|
Größe ((B*H*T) |
215 mm * 87 mm * 335 mm (Nettogröße), 235 mm * 105 mm * 360 mm (nach Hinzufügen von Zitaten) |
|||
|
Gewicht |
3.6KGS |
|||
|
Externe Schnittstelle |
Handler-E/A, RS-232C, USB |
|||
Anwendung:
• Mangel an Alkalibatterien und Bleibatteriemessung und Lebensdauerbewertung
• USV-Erkennung
• Werksinspektion von Batterien
• Hochpräziser Innenwiderstand und Spannungserkennung von Lithiumbatterien
• Zufallsprüfung von Knöpfen in Hochgeschwindigkeits-Massenproduktion
• Messung der Brennstoffzellengruppe
• Prüfung von Hochspannungs-Batteriepaketen wie Lithium-Batterien von Elektrofahrzeugen
• Mehrteilige Reihen-Hochspannungs-Lithiumbatterie-Innenwiderstands- und Spannungsmessung
• Messung des Widerstands und der Spannung von Wasserstoff-Brennstoffzellen
• Die unterstützende automatische Sortiermaschine führt einen automatischen Batterie-Innenwiderstands- und Spannungstest durch
• Der Verschlechterungszustand und die Lebensdauerbewertung der Batterie
• ESR-Test der Superkapazität (Kondensator mit niedrigem Innenwiderstand)
